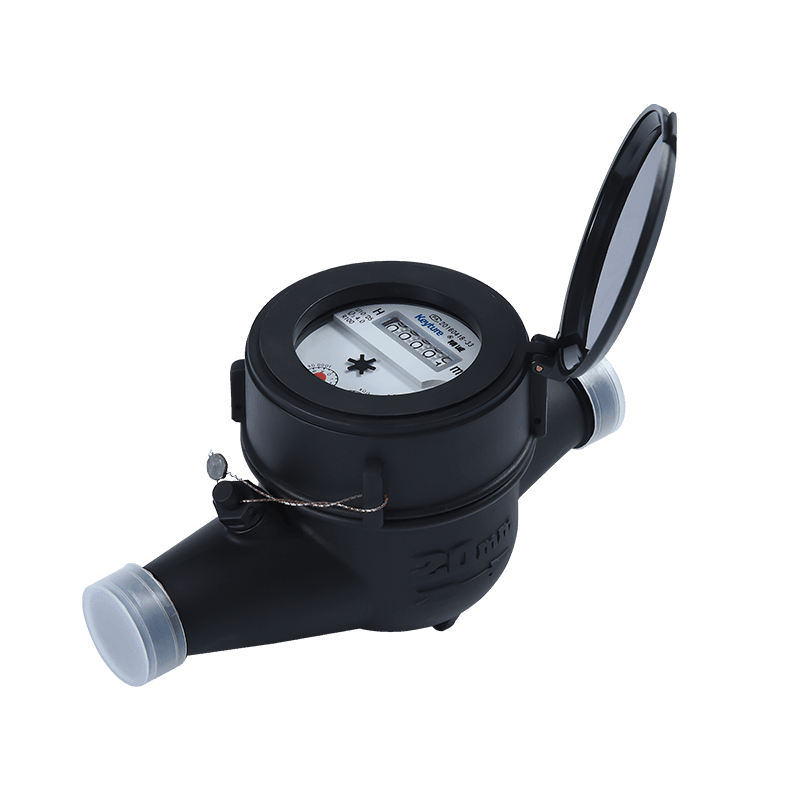

Мокрый тип лобового колеса пластиковый кузов многоджелю

Номер модели

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Номинальный диаметр (DN) [мм]

15

20

25

32

40

Соотношение Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Скорость потока перегрузки (Q4) [M³/H]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Постоянная скорость потока (Q3) [M³/H]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Скорость переходного потока (Q2) [M³/H]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Минимальная скорость потока (Q1) [M³/H]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Класс точности

2

Максимальная допустимая ошибка для нижнего

зона расхода (MPEι)

± 5%

Максимальная допустимая ошибка для верхнего

зона расхода (MPEμ)

± 2% для воды, имеющей температуру ≤30 ℃
± 3% для воды, имеющей температуру ＞ 30 ℃

Температурный класс

T30, T50

Классы давления воды

Карта 16

Классы потери давления

△ P63

Указывающий диапазон [M³]

99 999

Разрешение
Указание устройства [M³]

0.00005

Классы чувствительности профиля потока

U10 D5

Ограничение ориентации

Horizontal
