KM05-14
Ультразвуковой дистанционный счетчик воды - это комбинированный датчик потока с микропроцессором и принимает передовую технологию ультразвукового измерения для точного и надежного измерения потребления воды для коммерческих и промышленных применений. Длительный срок службы, полные функции вывода связи, для удовлетворения всех видов общения и требований к беспроводной сети, с небольшими возможностями обнаружения потока.
Описание
1. Особенности
2. Кривая потери головы

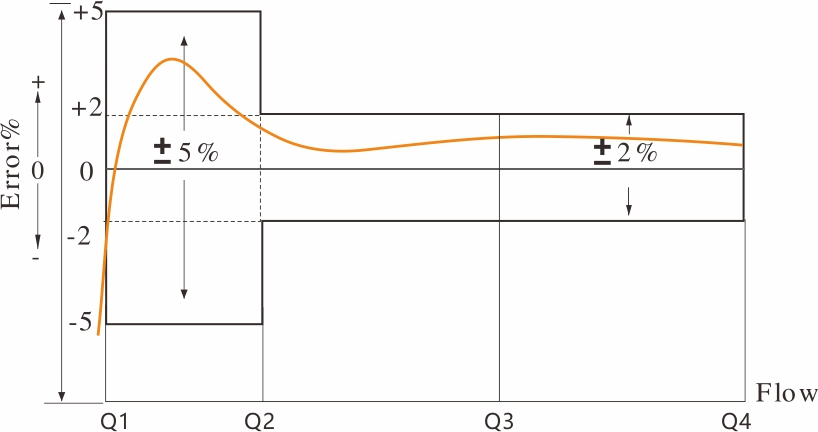

3. Кривая ошибки точности
4. Установка
| Пункт № | ЛXSGL-15 | LXSGL-20 | LXSGL-25 | |
| L | мм | 193 | 210 | 225 |
| L1 | мм | 98 | 105 | 110 |
| ЧАС | мм | 115 | 115 | 115 |
| W. | мм | 100 | 100 | 100 |
| Поток соединения | D (мм) | G3/4 " | G1 " | G1 1/4 " |
| D (мм) | R1/2 | R3/4 | R1 | |
| Масса | с профсоюзами кг | |||
| без профсоюзов кг | 1.5 | 1.7 | 1.8 | |
5. Основные технические данные
| Номер модели | LXSGL-15 | LXSGL-20 | LXSGL-25 | ||||||||||||
| Номинальный диаметр (DN) [мм] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Соотношение Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Скорость потока перегрузки (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Постоянная скорость потока (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Скорость переходного потока (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Минимальная скорость потока (Q1) [M³/H] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Класс точности | 2 | ||||||||||||||
| Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | ||||||||||||||
| Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ ± 3% для воды, имеющей температуру > 30 ℃ | ||||||||||||||
| Температурный класс | T30, T50 | ||||||||||||||
| Классы давления воды | Карта 16 | ||||||||||||||
| Классы потери давления | △ P63 | ||||||||||||||
| Указывающий диапазон [M³] | 99 999 | ||||||||||||||
| Разрешение | 0.00005 | ||||||||||||||
| Указание устройства [M³] | |||||||||||||||
| Классы чувствительности профиля потока | U10 D5 | ||||||||||||||
| Ограничение ориентации | Vertical | ||||||||||||||
