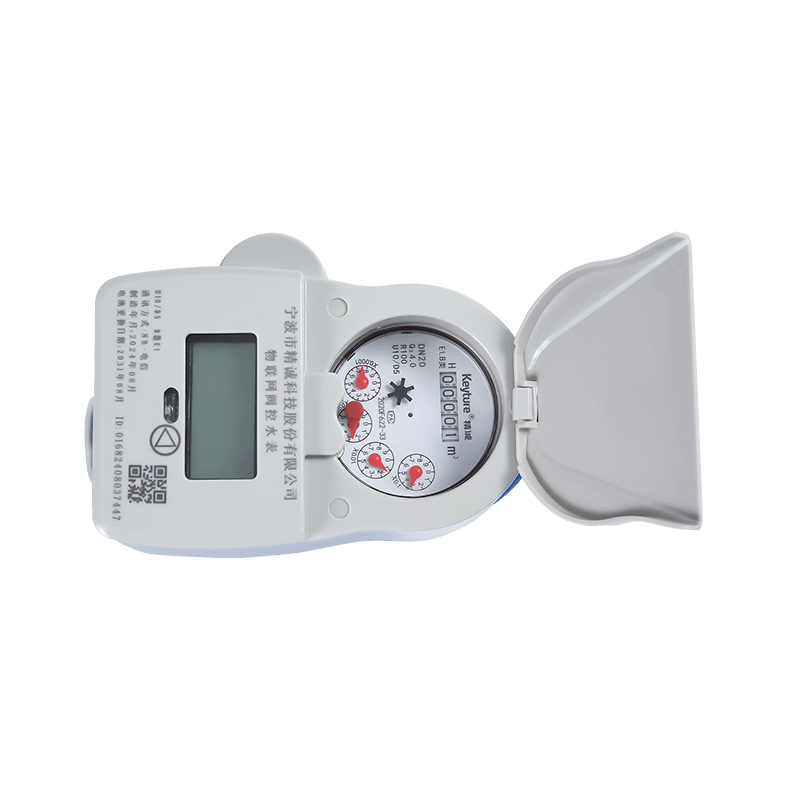

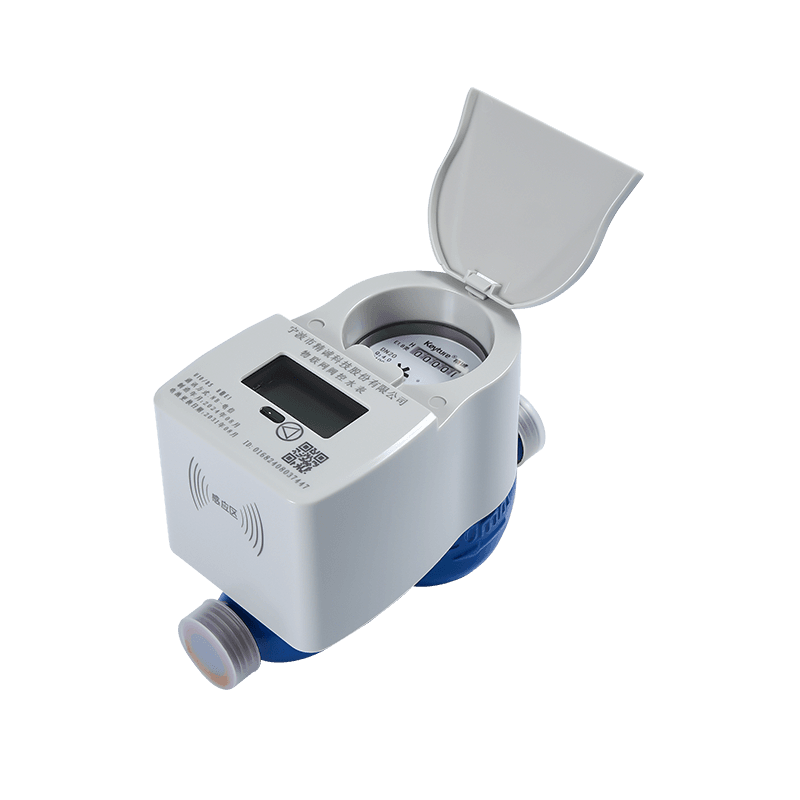

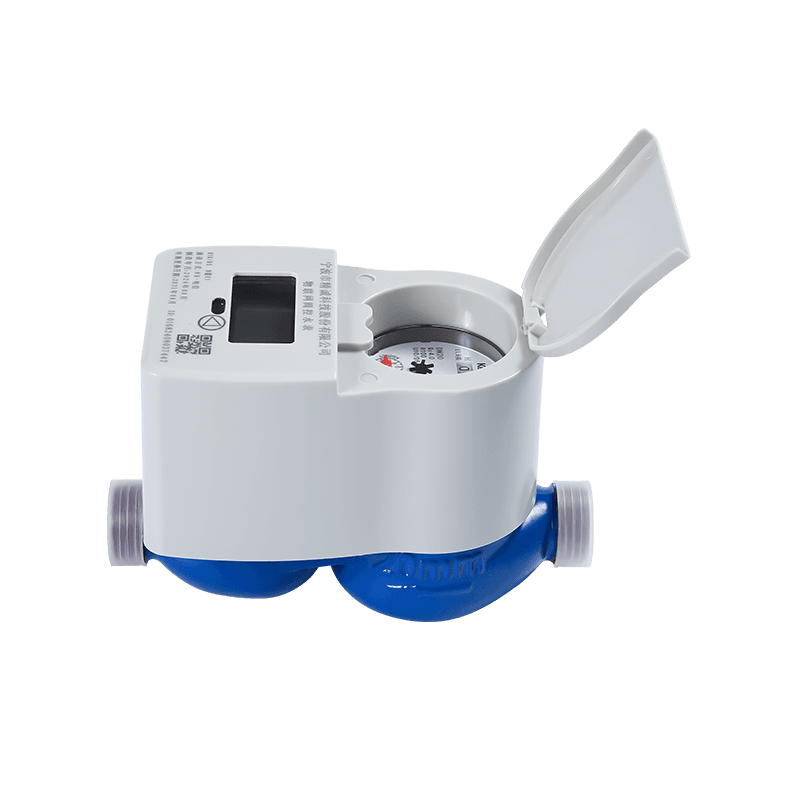

KM01-15

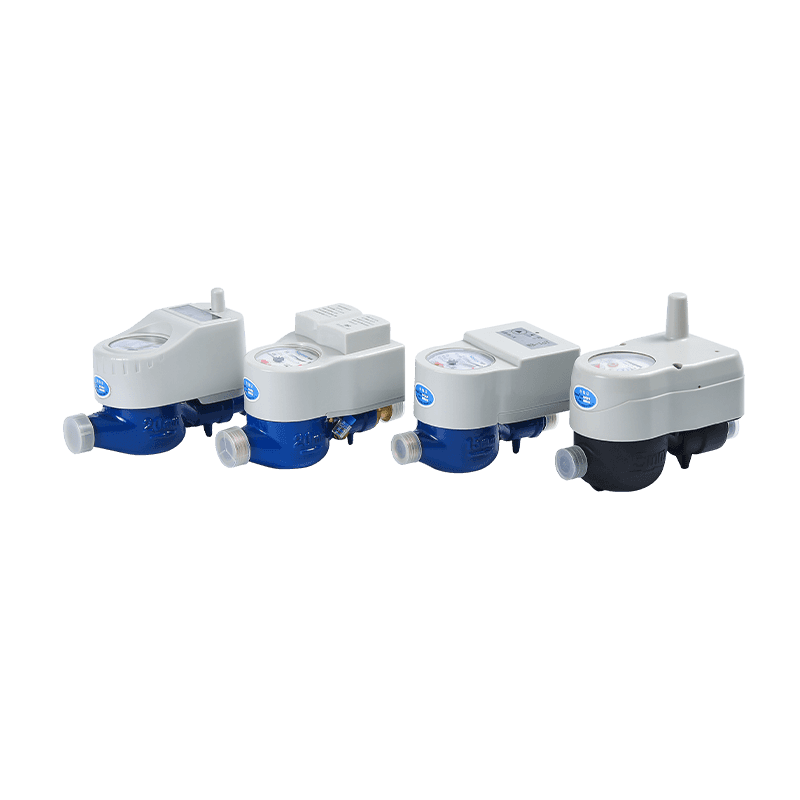

Эта серия продуктов представляет собой беспроводные дистанционные измерители воды, которые полностью отделяют механическую часть от интеллектуального модуля и загружают потребление воды через NB \ Lora Internet. Множественные коэффициенты распространения могут быть скорректированы так, чтобы усилить покрытие сигнала в суровых условиях, таких как подземные скважины.
Описание
1. Особенности
2. Электронный параметр
| DataCoммs | Статический ток | Отчет | Рабочая частота | Передаваемая сила | Получить чувствительность |
| Lora | 20 μa | Зал \ Рид переключатель | 470-510 МГц | ≤ 20 дБм | -136 1 DBM |
| Nb-lot | 10 μa | Зал \ Рид переключатель | B1, B2, B5, B8, NB-Lot | ≤ 23 дБм | -131 1 DBM |
3. Кривая потери головы
4. Кривая ошибки точности
5. Установка
| Пункт № | LXSGW.-15 | LXSGW-20 | |
| L1 | мм | 260 | 295 |
| L | мм | 180 | 190 |
| ЧАС | мм | 130 | 130 |
| W | mm | 113 | 113 |
| Поток соединения | D (мм) | G3/4 " | G1 " |
| D (мм) | R1/2 | R3/4 | |
| без профсоюзов кг | 1,6 кг | 1,8 кг | |
6. Основной технический параметр
| Номер модели | LXSGW-15 | LXSGW-20 | |||||||||||||
| Номинальный диаметр (DN) [мм] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Соотношение Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Скорость потока перегрузки (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Постоянная скорость потока (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Скорость переходного потока (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Минимальная скорость потока (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Класс точности | 2 | ||||||||||||||
| Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | ||||||||||||||
| Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ ± 3% для воды, имеющей температуру > 30 ℃ | ||||||||||||||
| Температурный класс | T30, T50 | ||||||||||||||
| Классы давления воды | Карта 16 | ||||||||||||||
| Классы потери давления | △ P63 | ||||||||||||||
| Указывающий диапазон [M³] | 99 999 | ||||||||||||||
| Разрешение | 0.00005 | ||||||||||||||
| Указание устройства [M³] | |||||||||||||||
| Классы чувствительности профиля потока | U10 D5 | ||||||||||||||
| Ограничение ориентации | Horizontal | ||||||||||||||
