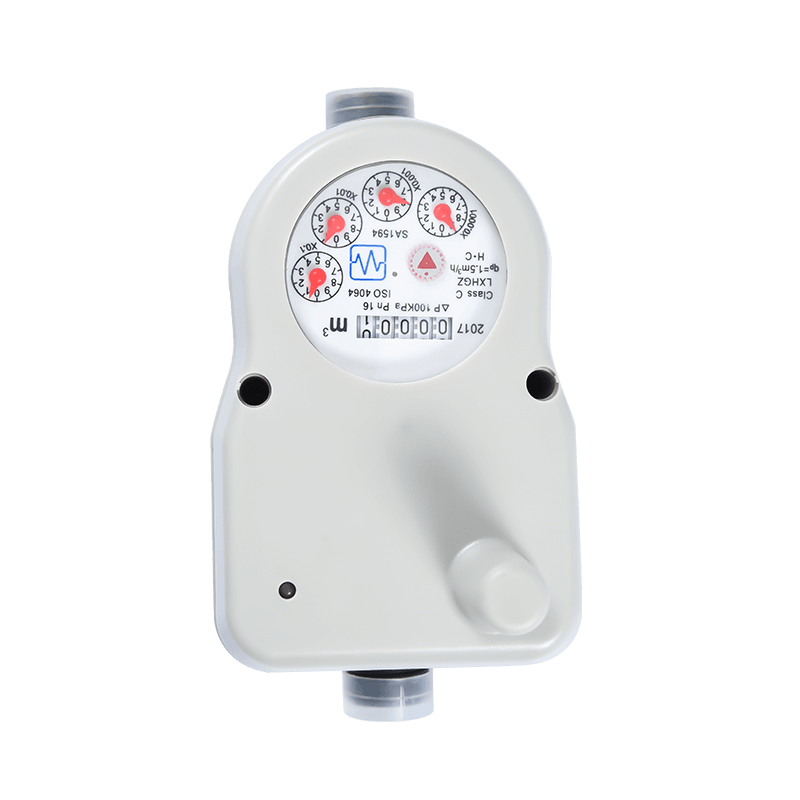

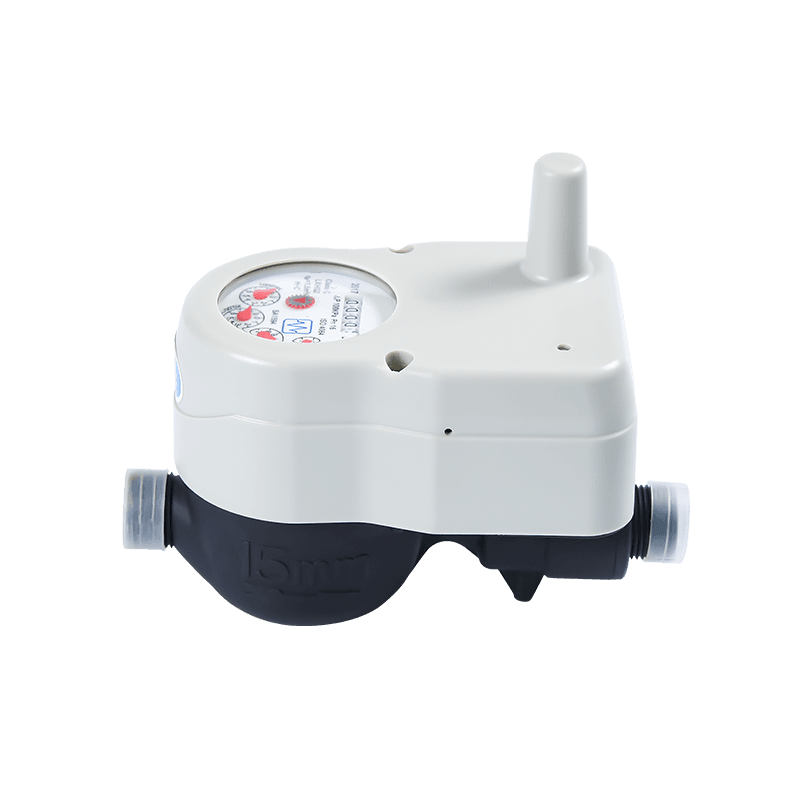

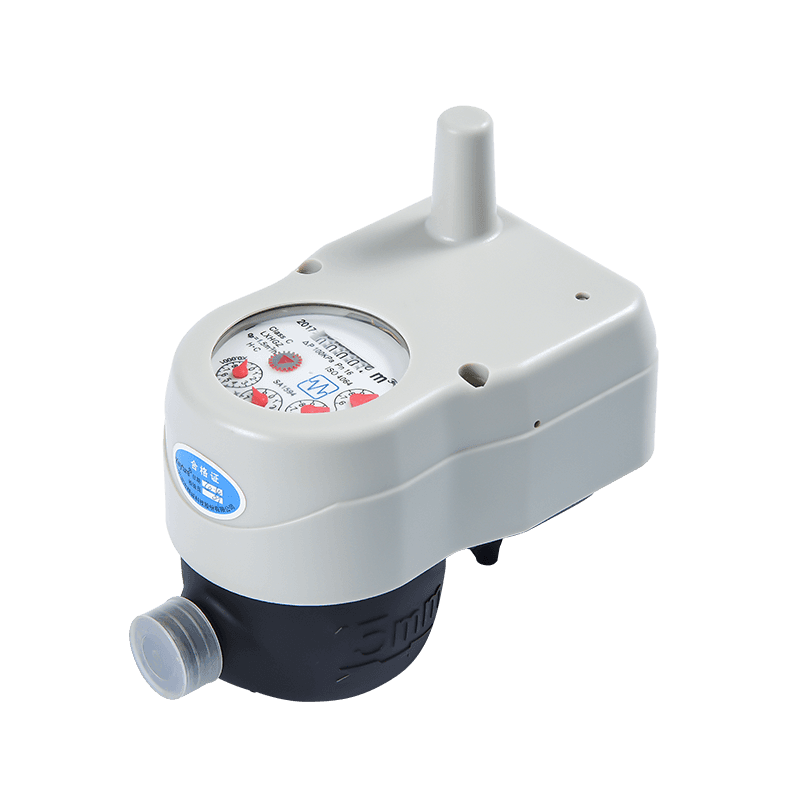

KM01-09

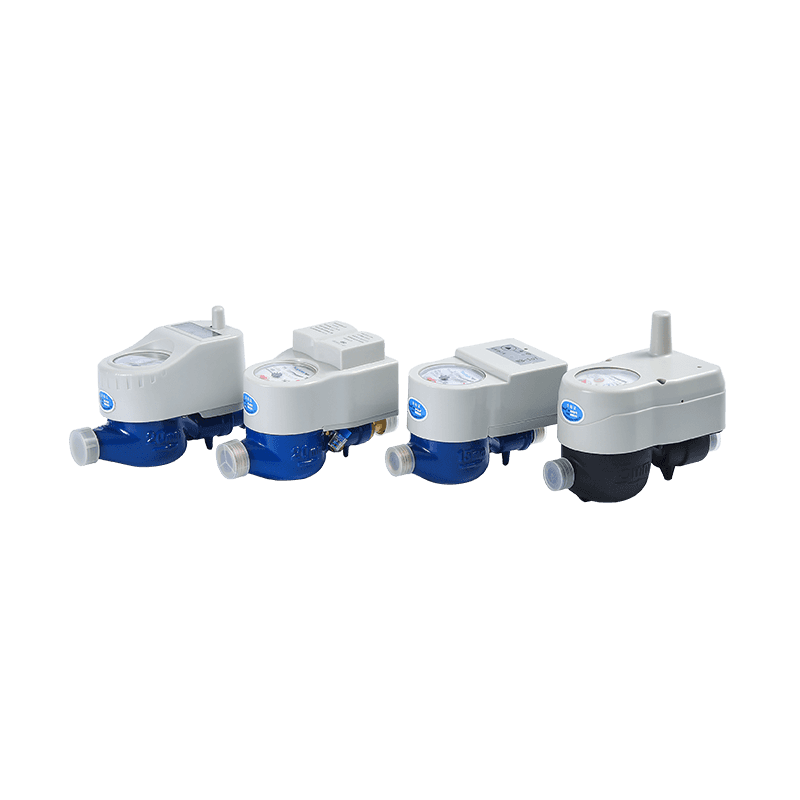

Эта серия продуктов представляет собой беспроводные дистанционные измерители воды, которые полностью отделяют механическую часть от интеллектуального модуля и загружают потребление воды через NB \ Lora Internet. Стабильный и надежный сигнал. Собственная технология энергопотребления ультра-низкой мощностью, срок службы батареи:> 6 лет
Описание
1. Особенности
2. Электронный параметр
DataCoммs | Статический ток | Отчет | Рабочая частота | Передаваемая сила | Получить чувствительность |
Lora | 20 μa | Зал \ Рид переключатель | 470-510 МГц | ≤ 20 дБм | -136 1 DBM |
Nb-lot | 10 μa | Зал \ Рид переключатель | B1, B2, B5, B8, NB-Lot | ≤ 23 дБм | -131 1 DBM |
3. Кривая потери головы
4. Кривая ошибки точности
5. Установка
Пункт № | LXSGW.-15 | LXSGW-20 | |
L1 | мм | 260 | 270 |
L | мм | 185 | 190 |
ЧАС | мм | 165 | 165 |
W | mm | 102 | 102 |
Поток соединения | D (мм) | G3/4 " | G1 " |
D (мм) | R1/2 | R3/4 | |
без профсоюзов кг | 1,4 кг | 1,6 кг | |
6. Основной технический параметр
Номер модели | LXSGW-15 | LXSGW-20 | |||||||||||||
Номинальный диаметр (DN) [мм] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Соотношение Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Скорость потока перегрузки (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Постоянная скорость потока (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Скорость переходного потока (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Минимальная скорость потока (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Класс точности | 2 | ||||||||||||||
Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | ||||||||||||||
Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ ± 3% для воды, имеющей температуру > 30 ℃ | ||||||||||||||
Температурный класс | T30, T50 | ||||||||||||||
Классы давления воды | Карта 16 | ||||||||||||||
Классы потери давления | △ P63 | ||||||||||||||
Указывающий диапазон [M³] | 99 999 | ||||||||||||||
Разрешение | 0.00005 | ||||||||||||||
Указание устройства [M³] | |||||||||||||||
Классы чувствительности профиля потока | U10 D5 | ||||||||||||||
Ограничение ориентации | Horizontal |
