KM01-01

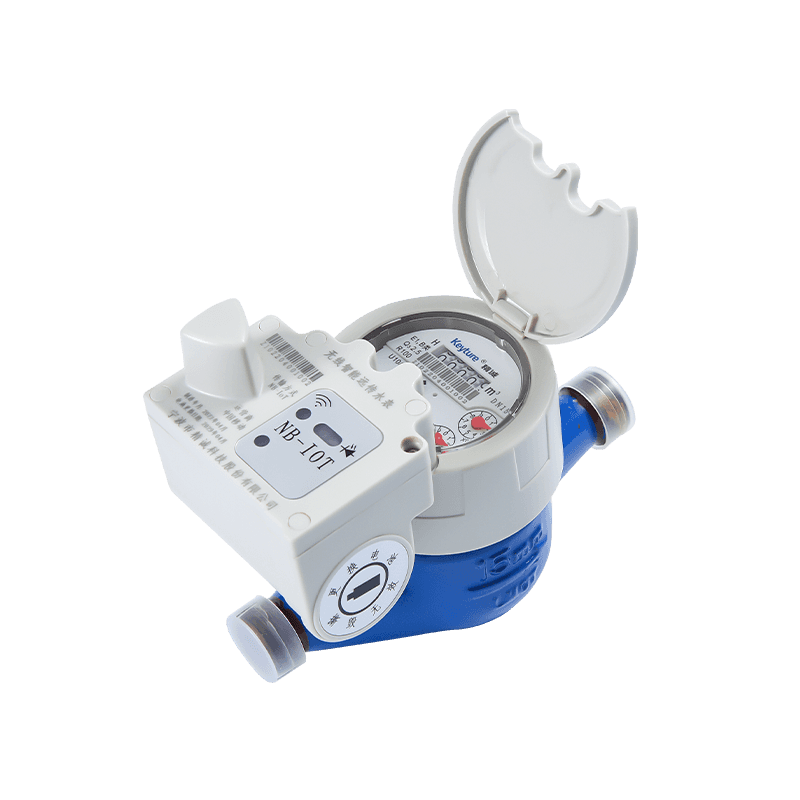

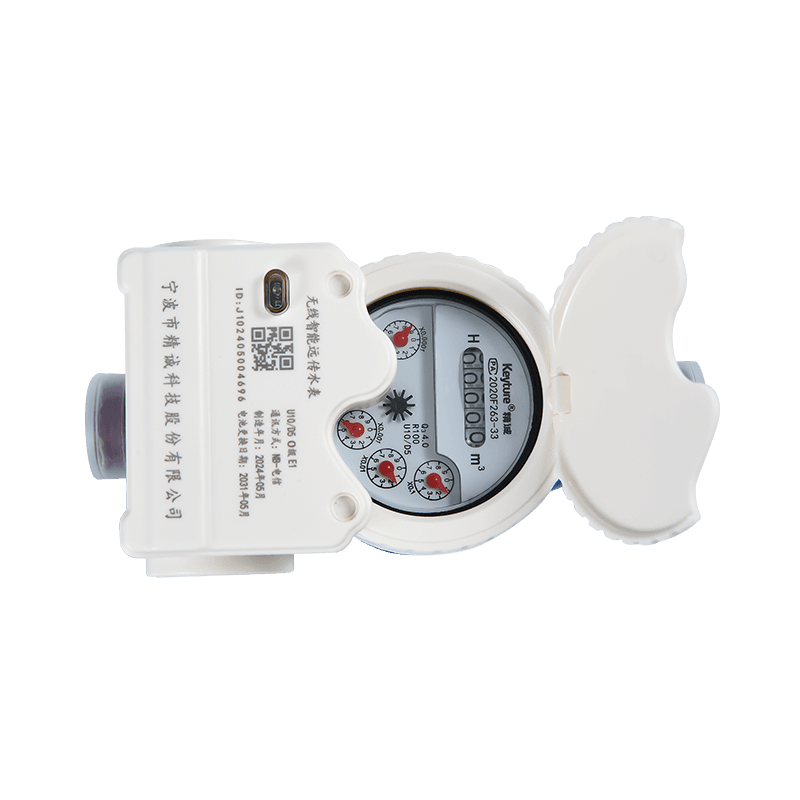

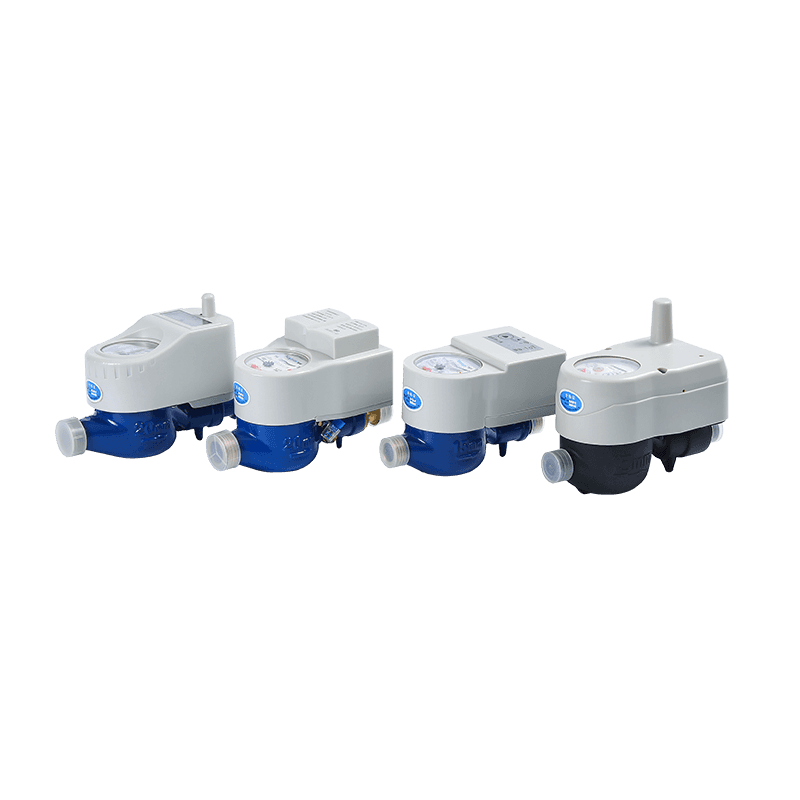

Эта серия продуктов представляет собой беспроводные дистанционные измерители воды, которые полностью отделяют механическую часть от интеллектуального модуля и загружают потребление воды через NB \ Lora Internet. Модуль связи напрямую установлен на базовом счетчике воды. Требования к установке просты, а процесс быстрый. Счетчик воды принимает независимый указатель чтения, который не мешает электронному модулю и не имеет влияния
Описание
1. Особенности
● Мульти-струночное колесо.
● Регистр влажного типа, высокая чувствительность, глицериновый циферблат обеспечивает долгосрочное четкое чтение.
● Дипли-тип, отдельная структура герметизации, простая в замене и обслуживание, сырость, IP68.
● Заменяемая дизайн батареи.
● Принять стабильную технологию передачи сигнала NB \ Лора.
● Собирайте потребление воды в соответствии с 1Л, 10L, 100L.
● Материал: железо, пластик, латунь, нержавеем.
● Предоставлено свинцовым уплотнением и пылезащитной крышкой.
● Климат и класс EMC B \ O, E1.
2. Электронный параметр
| DataCoммs | Статический ток | Отчет | Рабочая частота | Передаваемая сила | Получить чувствительность |
| Lora | 25 мкА | Немагнитный | 470-510 МГц | ≤20dbm | -136 1DBM |
| Nb-lot | 15 мкА | Немагнитный | B1, B2, B5, B8, NB-Lot | ≤23dbm | -131 1DBM |

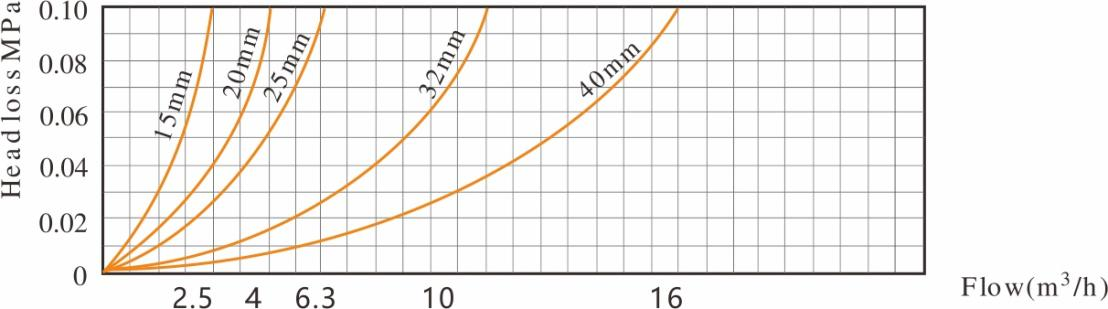

3. Кривая потери головы

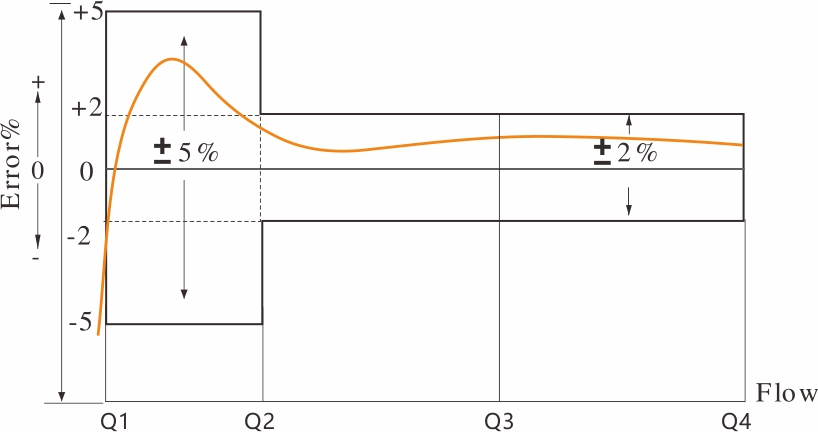

4. Кривая ошибки точности

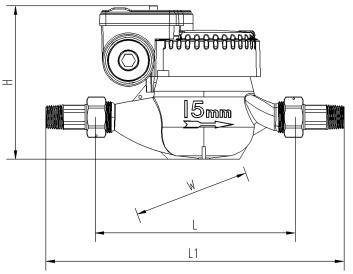

5. Установка
| Пункт № | LXSW.-15 | LXSW-20 | LXSW-25 | |
| L1 | мм | 260 | 295/300 | 346 |
| L | мм | 165 | 190/195 | 225 |
| ЧАС | мм | 130/140 | 130/140 | 140 |
| W | mm | 100 | 100 | 100 |
| Поток соединения | D (мм) | G3/4 " | G1 " | G1 1/4 " |
| D (мм) | R1/2 | R3/4 | R1 | |
| Масса | с профсоюзом |
|
|
|
| без профсоюзов (кг) | 1.3 | 1.5 | 2.0 | |
6. Основной технический параметр
| Номер модели | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
| Номинальный диаметр (DN) [мм] | 15 | 20 | 25 | 32 | 40 | |||||
| Соотношение Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| Скорость потока перегрузки (Q4) [M³/H] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| Постоянная скорость потока (Q3) [M³/H] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| Скорость переходного потока (Q2) [M³/H] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| Минимальная скорость потока (Q1) [M³/H] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| Класс точности | 2 | |||||||||
| Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | |||||||||
| Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ | |||||||||
| Температурный класс | T30, T50 | |||||||||
| Классы давления воды | Карта 16 | |||||||||
| Классы потери давления | △ P63 | |||||||||
| Указывающий диапазон [M³] | 99 999 | |||||||||
| Разрешение указанного устройства [M³] | 0.00005 | |||||||||
| Классы чувствительности профиля потока | U10 D5 | |||||||||
| Ограничение ориентации | Horizontal | |||||||||
