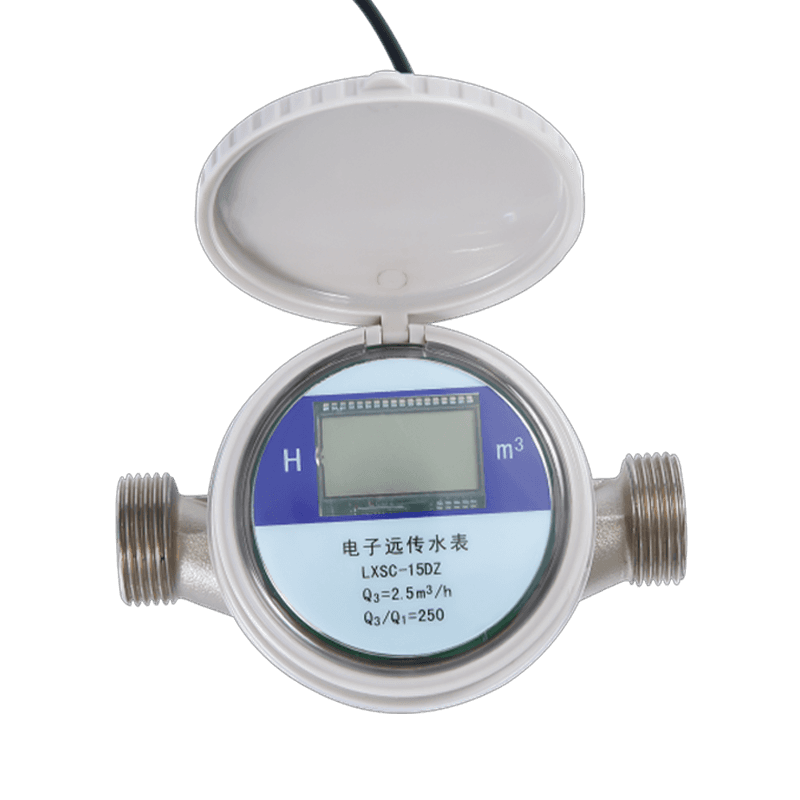

KM02-08
Эта серия продуктов использует фотоэлектрический модуль прямого считывания для чтения данных о потреблении воды и загрузки их через специальный провод. Вся система состоит из счетчика воды, коллекционера и центра управления. Он имеет прямую функцию считывания, без встроенного аккумулятора, длительного срока службы, водонепроницаемого, антистатического, защищенного от влаги, антидобы, антимагнитных помех, дополнительного управляющего клапана и высокого водонепроницаемого уровня.
Описание
1. Особенности
Одиночный цифровой дистанционный счетчик воды
Регистр сухого типа, магнитный привод
Материал, железо, пластик, латунь, нержавеющая
Влагой-защищенные, солнцезащитные, антифактурные, антистатические, антимагнитные помехи, антимороз, IP68
Потребление воды может быть прочитано или записано вовремя
Окружающая среда: B, E1
Нулевое питание, за исключением чтения потребления воды
Легко добавить и поддерживать счетчики воды и коллекционеров
2. Электронная техника
| Рабочее напряжение | Рабочая температура | Рабочий ток | Выход |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9ma | RS-485 |
3. Кривая потери головы
4. Кривая ошибки точности
5. Установка
| Пункт № | ЛXSGY-15 | |
| L | мм | 110 |
| ЧАС | мм | 80 |
| W. | мм | 70 |
| Поток соединения: | D (мм) | G3/4 " |
| D (мм) | R1/2 | |
| без профсоюзов кг | 0.47 | |
6. Основной технический параметр
| Номер модели | LXSGY-15 |
| Номинальный диаметр (DN) [мм] | 15 |
| Соотношение Q3/Q1 | 250 |
| Скорость потока перегрузки (Q4) [M³/H] | 3.125 |
| Постоянная скорость потока (Q3) [M³/H] | 2.5 |
| Скорость переходного потока (Q2) [M³/H] | 0.025 |
| Минимальная скорость потока (Q1) [M³/H] | 0.015 |
| Класс точности | 2 |
| Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% |
| Максимальная допустимая ошибка для Верхняя зона скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ ± 3% для воды, имеющей температуру > 30 ℃ |
| Температурный класс | T30, T50 |
| Классы давления воды: | Карта 16 |
| Занятия по ухудению давления: | △ P63 |
| Указывающий диапазон [ | 99 999 |
| Разрешение Указание устройства [ | 0.00005 |
| Классы чувствительности профиля потока | U10 D5 |
| Ограничение ориентации | Горизонтальный |
| Интерфейс и связь | M-BUS, RS485, Lorawan, Pulse |
