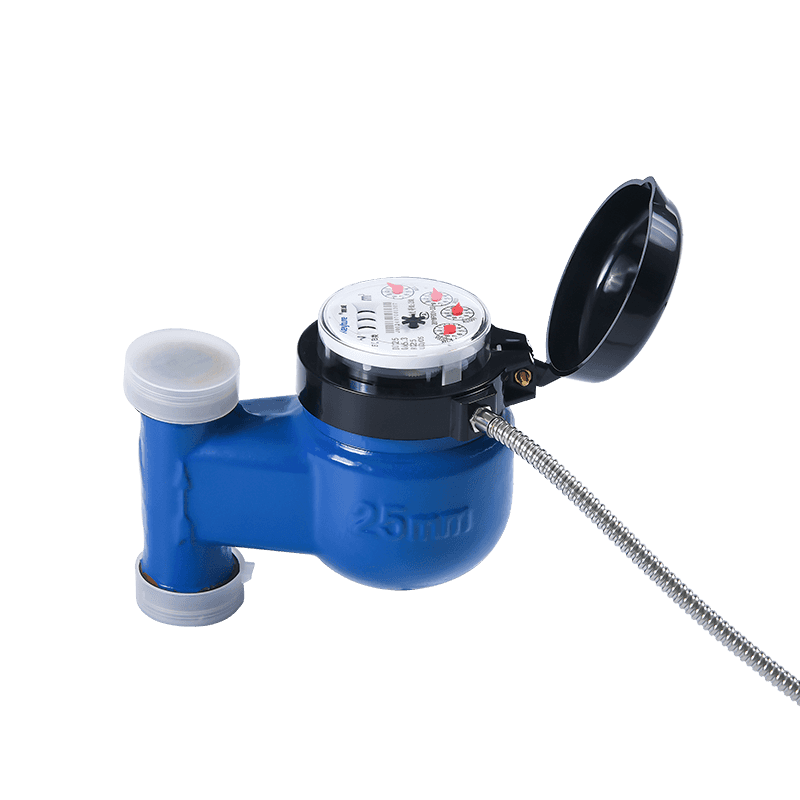

KM02-03
Эта серия продуктов принимает фотоэлектрический модуль прямого чтения для считывания данных о потреблении воды и загрузки их через специальную проволоку. Вся система состоит из счетчика воды, коллекционера и центра управления. Вертикальная установка используется для проживания. Влагой-защищенная, солнцезащитная, антифекционная, антистатическая, антимагнитная, IP68.
Описание
1. Особенности
● Мульти-струночное колесо, отдельная конструкция герметизации, легко заменить и обслуживать.
● Регистр сухого типа, магнитный привод, антимагнитное помехи, антиморозирование, долгосрочное четкое чтение.
● Материал: железо, пластик, латунь, нержавеем.
● Управление влаги, солнцезащитные, анти-фантазированные, антистатические, антимагнитные, IP68.
● Потребление воды может быть прочитано или записано в режиме реального времени.
● Окружающая среда B, E1.
● нулевой питания, кроме чтения потребления воды.
● Легко добавить и поддерживать счетчики воды и коллекционеров.
2. Электронная техника
| Рабочее напряжение | Рабочая температура | Рабочий ток | DataCoммs |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-BUS |
3. Кривая потери головы
4. Кривая ошибки точности
5. Установка
| Пункт № | ЛXSGY-15 | LXSGY-20 | LXSGY-25 |
|
| |
| L1 | мм | 195 | 210 | 230 | 354 | 373 |
| L | мм | 100 | 105 | 110 | 230 | 245 |
| ЧАС | мм | 115 | 115 | 115 | 115 | 155 |
| W. | mm | 100 | 100 | 110 | 110 | 125 |
| Поток соединения | D (мм) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (мм) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Масса | с профсоюзами (кг) |
|
|
|
|
|
| без профсоюзов (кг) | 1.5 | 1.7 | 1.8 |
|
| |
6. Основной технический параметр
| Номер модели | LXSGY-15 | LXSGY-20 | LXSGY-25 |
|
| ||||||||||
| Номинальный диаметр (DN) [мм] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Соотношение Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Скорость потока перегрузки (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Постоянная скорость потока (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Скорость переходного потока (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Минимальная скорость потока (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Класс точности | 2 | ||||||||||||||
| Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | ||||||||||||||
| Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ | ||||||||||||||
| Температурный класс | T30, T50 | ||||||||||||||
| Классы давления воды | Карта 16 | ||||||||||||||
| Классы потери давления | △ P63 | ||||||||||||||
| Указывающий диапазон [M³] | 99 999 | ||||||||||||||
| Разрешение указанного устройства [M³] | 0.00005 | ||||||||||||||
| Классы чувствительности профиля потока | U10 D5 | ||||||||||||||
| Ограничение ориентации | Vertical | ||||||||||||||
