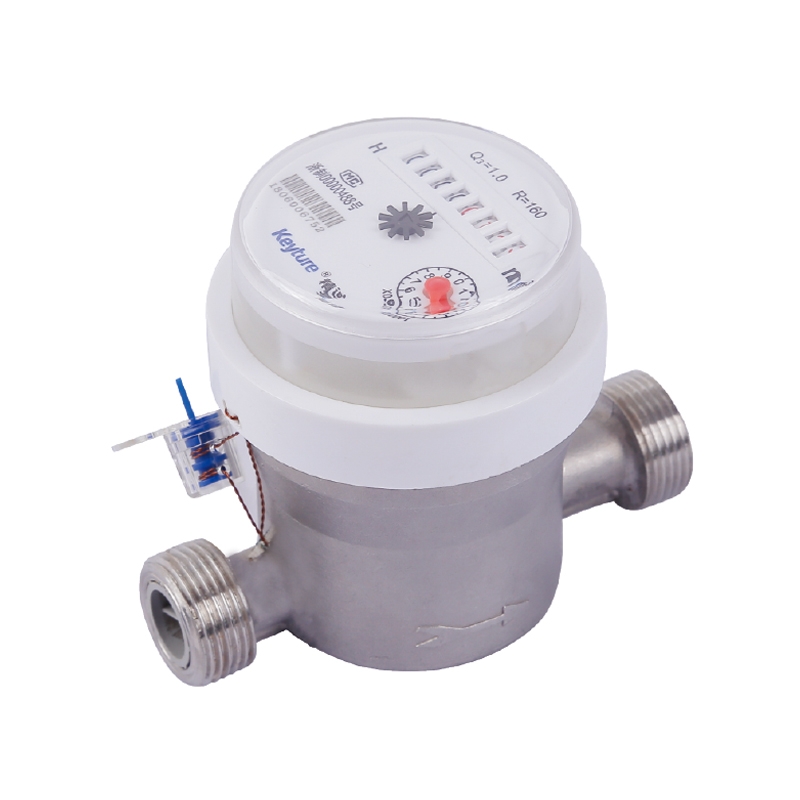

KM04-03
Используется для бытовых или жилых единиц для измерения, запоминания и демонстрации потребления холодной воды, протекающей через трубопровод.
Описание
1. Особенности
● Принятие объемного роторного поршневого принципа измерения, высокая точность.
● Регистр сухого типа, антимагнитные помехи, долгосрочное четкое чтение.
● 304 Корпус из нержавеющей стали.
● Климат и EMC Class B, E1.
2. Кривая потери головы
3. Кривая ошибки точности
4. Установка
Пункт № | ЛXЧАСS-8 | |
L1 | мм | 205 |
L | мм | 110 |
H | мм | 95 |
W. | мм | 75 |
Поток соединения | D (мм) | G3/4 " |
D (мм) | R1/2 | |
Масса | с профсоюзами (кг) | 0,6 кг |
без профсоюзов (кг) |
5. Основной технический параметр
Номер модели | LXHS-8 | |
Номинальный диаметр (DN) [мм] | 8 | |
Соотношение Q3/Q1 | R160 | R200 |
Скорость потока перегрузки (Q4) [M³/H] | 1.25 | 1.25 |
Постоянная скорость потока (Q3) [M³/H] | 1 | 1 |
Скорость переходного потока (Q2) [M³/H] | 0.01 | 0.008 |
Минимальная скорость потока (Q1) [M³/H] | 0.00625 | 0.005 |
Класс точности | 2 | |
Максимальная допустимая ошибка для зоны более низкой скорости потока (MPEι) | ± 5% | |
Максимальная допустимая ошибка для зоны верхней скорости потока (MPEμ) | ± 2% для воды, имеющей температуру ≤30 ℃ ± 3% для воды, имеющей температуру > 30 ℃ | |
Температурный класс | T30, T50 | |
Классы давления воды | Карта 16 | |
Классы потери давления | △ P63 | |
Указывающий диапазон [M³] | 99 999 | |
Разрешение указанного устройства [M³] | 0.00005 | |
Классы чувствительности профиля потока | U10, D5 | |
Ограничение ориентации | Horizontal |
