KM04-07
Используется для домашних или жилых единиц для измерения, запоминания и демонстрации потребления холодной воды, протекающей через трубопровод. Используя фотоэлектрический модуль прямого считывания для реализации электронного отбора проб и загрузки данных в устройство счета базового счетчика, данные измерителя водорода могут быть точно прочитаны в режиме реального времени, а данные измерения могут быть отправлены в различные системы интеллектуального считывания с помощью проводной передачи.
Описание
1. Особенности
2. Электронная техника
| Рабочее напряжение | Рабочая температура | Рабочий ток | выход |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-BUS |
3. Кривая потери головы

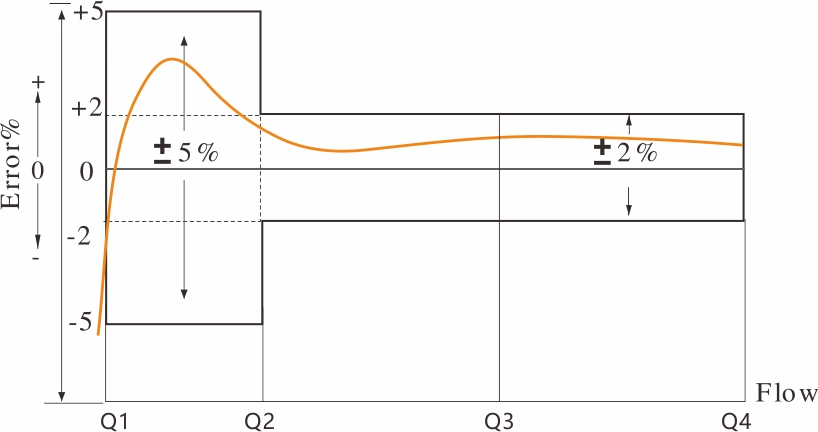

4. Кривая ошибки точности
5. Установка размер
| Пункт № | ЛXЧАСS-8 | |
| L1 | мм | 205 |
| L | мм | 110 |
| H | мм | 92 |
| W. | мм | 75 |
| Поток соединения | D (мм) | G3/4 " |
| D (мм) | R1/2 | |
| Масса | с профсоюзами | 0,8 кг |
| кг | ||
| без профсоюзов | ||
| кг | ||
6. Основной технический параметр
| Номер модели | LXHS-8 | ||
| Номинальный диаметр (DN) [мм] | 8 | ||
| Соотношение Q3/Q1 | R160 | R200 | |
| Скорость потока перегрузки (Q4) [M³/H] | 1.25 | 1.25 | |
| Постоянная скорость потока (Q3) [M³/H] | 1 | 1 | |
| Скорость переходного потока (Q2) [M³/H] | 0.01 | 0.008 | |
| Минимальная скорость потока (Q1) [M³/H] | 0.00625 | 0.005 | |
| Класс точности | 2 | ||
| Максимальная допустимая ошибка для | ± 5% | ||
| Более низкая зона расхода (MPEι) | |||
| Максимальная допустимая ошибка для | ± 2% для воды, имеющей температуру ≤30 ℃ | ||
| Верхняя зона скорости потока (MPEμ) | ± 3% для воды, имеющей температуру > 30 ℃ | ||
| Температурный класс | T30, T50 | ||
| Классы давления воды | Карта 16 | ||
| Классы потери давления | △ P63 | ||
| Указывающий диапазон [M³] | 99 999 | ||
| Разрешение | 0.00005 | ||
| Указание устройства [M³] | |||
| Классы чувствительности профиля потока | U10, D5 | ||
| Ограничение ориентации | Horizontal | ||
