KM06-02

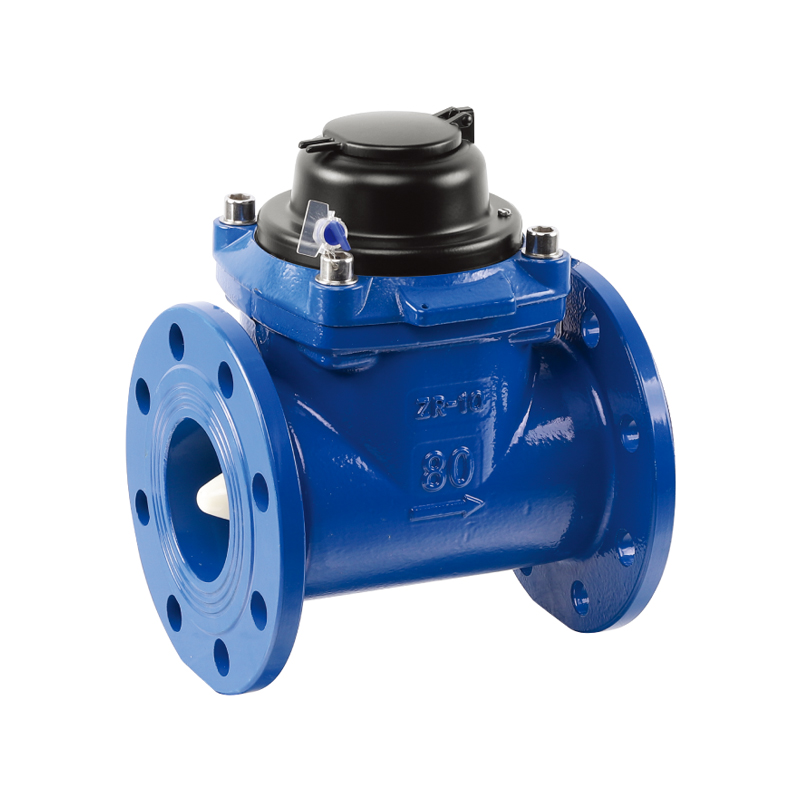

WPH Горизонтальный измеритель воды Woltman, сухой магнитная трансмиссионная структура, прозрачный дисплей, небольшая потеря давления, широкая мера, защита против Pry.
Описание
1. Особенность
● Большая пропускная способность и небольшое давление теряются.
● Анти-загрязнение, встроенное сито из нержавеющей стали может сэкономить стоимость установки. Механизм измерения может быть снят из тела для проверки поддержания и замены.
● Выбранные высококачественные материалы для устойчивых и надежных характеристик.
● Запечатанный вакуумный регистр гарантирует, что циферблат удерживается от тумана и продолжает читать четкое в долгосрочном обслуживании.
2. Основные технические данные
Уровень температуры воды измерителя: T30, T50, T70, T90
Оценка давления: MAP10
Уровень потери давления: △ P63
Вверх по течению класс тревог: U10
Вниз по течению класс воздействия: Дюймовый5
3. Кривая потери головы
4. Установка
| Диаметр мм | Л | D | D1 | ЧАС | Соединение фланца |
| мм | DXN | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8/12xφ23 |
5. Состояние потока
| DN (мм) | Диапазон потока | Максимальный поток Q4 | Общий поток Q3 | Граничный поток Q2 | Минимальный поток Q1 | Минимальное чтение | Максимальное чтение |
| Q3/Q1 | м²/ч | м 3 | |||||
| 40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
| 50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
| 65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999,999 |
| 80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999,999 |
| 100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999,999 |
| 150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9 999 999 |
| 200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9 999 999 |
| 250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9 999 999 |
| 300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9 999 999 |
| 350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999 999,999 |
| 400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999 999,999 |
| 450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999 999,999 |
| 500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999 999,999 |
| 600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999 999,999 |
